Thiết bị hiệu chuẩn áp suất cầm tay Additel 273Ex
- Thiết kế an toàn nội tại, chứng nhận ATEX và IECEx
- Độ chính xác áp suất 0,02% hoặc 0,05% FS tùy mô-đun và dải đo
- Mô-đun áp suất ADT158Ex có thể thay thế tại hiện trường
- Hai đầu vào mô-đun áp suất số ngoài ADT161Ex
- Màn hình cảm ứng màu 4,4 inch, dễ đọc ngoài trời
- Tích hợp chức năng tác vụ kiểm tra nhanh
- Cảm biến áp suất khí quyển tích hợp
- Giao diện trực quan tương tự điện thoại thông minh
- Kết nối Bluetooth và USB Type-C
- Giao tiếp HART tùy chọn
- Tương thích ứng dụng Additel Link
- Kèm chứng chỉ hiệu chuẩn ISO/IEC 17025 và dữ liệu
Độ chính xác phụ thuộc cấu hình; một số mô-đun dải áp suất cao có độ chính xác 0,1% FS. HART là tùy chọn đặt hàng.
Thiết bị hiệu chuẩn áp suất cầm tay an toàn nội tại
Additel 273Ex kết hợp đo áp suất với đo tín hiệu điện và cấp nguồn vòng lặp trong một thiết bị cầm tay. Thiết kế an toàn nội tại giúp phục vụ công việc kiểm tra, bảo trì và hiệu chuẩn tại các khu vực có yêu cầu chống cháy nổ theo phạm vi chứng nhận của thiết bị.
Linh hoạt theo dải đo
Mô-đun ADT158Ex ở phía dưới có thể thay thế tại hiện trường. Hai đầu vào số bên hông hỗ trợ mô-đun ADT161Ex để mở rộng dải áp suất. Cảm biến khí quyển tích hợp hỗ trợ chuyển đổi giữa áp suất tương đối và tuyệt đối. Dải đo và độ chính xác phụ thuộc mô-đun được chọn.
Thao tác thuận tiện tại hiện trường

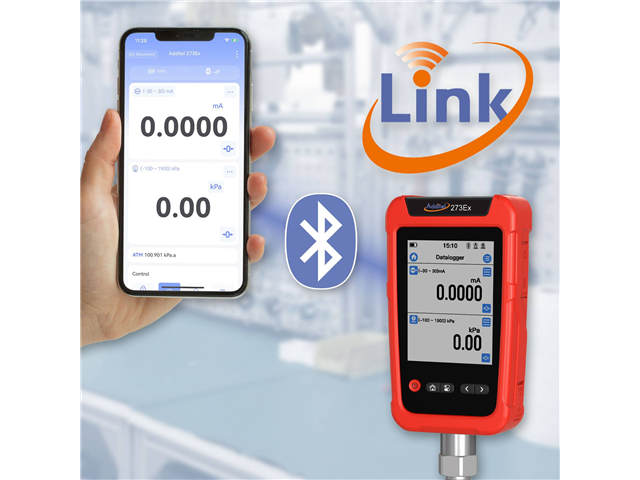

Màn hình cảm ứng màu 4,4 inch dễ đọc ngoài trời, giao diện trực quan và tác vụ kiểm tra nhanh hỗ trợ thao tác hiệu chuẩn. Thiết bị kết nối qua Bluetooth, USB và ứng dụng Additel Link; giao tiếp HART được cung cấp dưới dạng tùy chọn.
Cấu hình đặt hàng
Chọn ADT273Ex hoặc phiên bản có tùy chọn HART, sau đó xác định mô-đun áp suất, dải đo và đầu nối phù hợp. Có cấu hình không kèm mô-đun ADT158Ex; các mô-đun ADT161Ex ngoài được lựa chọn riêng.
Phụ kiện tiêu chuẩn
- Bộ nguồn 9811Ex-X và pin 9704Ex.
- Bộ dây đo 9025 (3 dây), dây treo nam châm 9040 và cáp USB 9052Ex.
- Chứng chỉ hiệu chuẩn ISO/IEC 17025 kèm dữ liệu.
Phụ kiện tùy chọn
Mô-đun ADT158Ex, ADT161Ex, cáp kết nối 9060, hộp vận chuyển 9919EX và túi mềm 9918-SC. Danh mục và khả năng tương thích được xác nhận theo cấu hình đặt hàng.
Việc sử dụng trong khu vực nguy hiểm phải tuân thủ chứng nhận, hướng dẫn hãng và yêu cầu đối với mô-đun, pin, phụ kiện đi kèm.
| Hãng / Model | Additel / ADT273Ex |
|---|---|
| Loại thiết bị | Thiết bị hiệu chuẩn áp suất cầm tay an toàn nội tại |
| Chứng nhận an toàn nội tại | ATEX, IECEx: Ex ia IIC T4 Ga; nhiệt độ môi trường −20 đến 50 °C |
| Đầu vào áp suất | 1 vị trí mô-đun ADT158Ex thay thế tại hiện trường; 2 đầu vào mô-đun số ADT161Ex; cảm biến khí quyển tích hợp |
| Dải áp suất | Tùy mô-đun lựa chọn: từ chân không đến 60.000 psi (4.200 bar). Đây là phạm vi lựa chọn mô-đun, không phải một dải đo tích hợp duy nhất. |
| Độ chính xác áp suất | 0,02%, 0,05% hoặc 0,1% FS tùy mô-đun và dải đo; xem bảng chọn dải trong datasheet |
| Cảm biến khí quyển | Độ chính xác ±55 Pa |
| Độ phân giải / tốc độ đọc áp suất | 4, 5 hoặc 6 chữ số; 1–10 lần/giây, mặc định 3 lần/giây |
| Đo điện áp mV | ±300 mV; độ chính xác ±(0,015% số đọc + 15 µV); độ phân giải 1 µV |
| Đo điện áp V | ±30 V; độ chính xác ±(0,015% số đọc + 1,5 mV); độ phân giải 0,1 mV |
| Đo dòng điện | ±30 mA; độ chính xác ±(0,015% số đọc + 1,5 µA); độ phân giải 0,1 µA |
| Đo tần số | 0,01–50.000 Hz; độ chính xác ±(0,005% số đọc + 2 chữ số cuối) |
| Kiểm tra công tắc | Tiếp điểm khô hoặc có điện áp; thời gian đáp ứng <10 ms |
| Nguồn vòng lặp | 22 V ±10%; tối đa 25 mA; tải 320 Ω |
| Màn hình | Cảm ứng màu điện dung 4,4 inch, công nghệ transflective, đèn nền LED |
| Giao tiếp | USB Type-C cách ly và Bluetooth; HART tùy chọn |
| Pin | Li-ion an toàn nội tại, 4.000 mAh / 14,4 Wh; sạc khoảng 6 giờ; thời lượng điển hình 100 giờ ở chế độ đo |
| Môi trường | Vận hành −20 đến 50 °C; bảo đảm thông số −10 đến 50 °C; độ ẩm 0–95% RH không ngưng tụ |
| Bảo vệ / khởi động | IP67; thử rơi 1 m; thời gian làm ấm 10 phút |
| Kích thước / khối lượng | 177 × 105 × 52 mm (không gồm mô-đun ADT158Ex phía dưới); 0,75 kg |
FS: toàn thang đo. Thông số được tóm tắt từ datasheet Additel, bản sửa đổi 20260514; điều kiện và bảng dải chi tiết xem tài liệu hãng.
- Kiểm tra và hiệu chuẩn đồng hồ, cảm biến và bộ truyền áp suất tại hiện trường.
- Đo tín hiệu dòng điện hoặc điện áp, kiểm tra công tắc áp suất và vòng đo quá trình.
- Bảo trì thiết bị đo trong dầu khí, hóa chất và các khu vực có yêu cầu an toàn nội tại phù hợp chứng nhận.
- Làm việc với bộ truyền HART khi chọn phiên bản hỗ trợ HART.
- Kết nối thiết bị với ứng dụng Additel Link qua Bluetooth.
