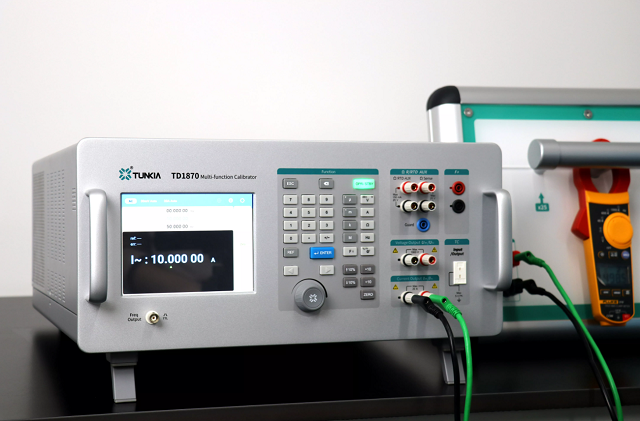

Thiết bị hiệu chuẩn đa năng TD1870

• Điện áp đầu ra DC: ± (0 ~ 1020 V)

• Dòng điện đầu ra DC: ± (0 ~ 20,5 A)

• Điện áp xoay chiều đầu ra: 1 mV ~ 1020 V

• Dòng điện đầu ra AC: 29 μA ~ 20,5 A

• Tần số sóng hình sin: 10 Hz ~ 500 kHz

• Điện trở DC mô phỏng: 0 Ω ~ 1100 MΩ

• Đầu ra tần số sóng vuông 2 MHz

• Đầu ra pha

• Đầu ra nguồn AC/DC

• Đầu ra cặp nhiệt điện (tùy chọn)

• Đầu ra điện trở nhiệt (tùy chọn)

• Hiệu chuẩn đồng hồ kẹp (tùy chọn)

• Màn hình cảm ứng màu 7,0 inch

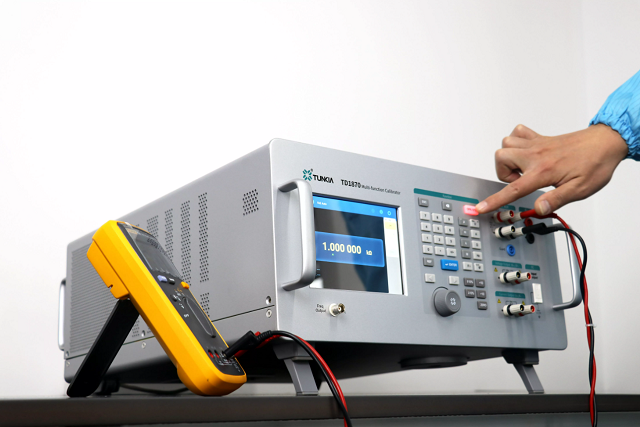

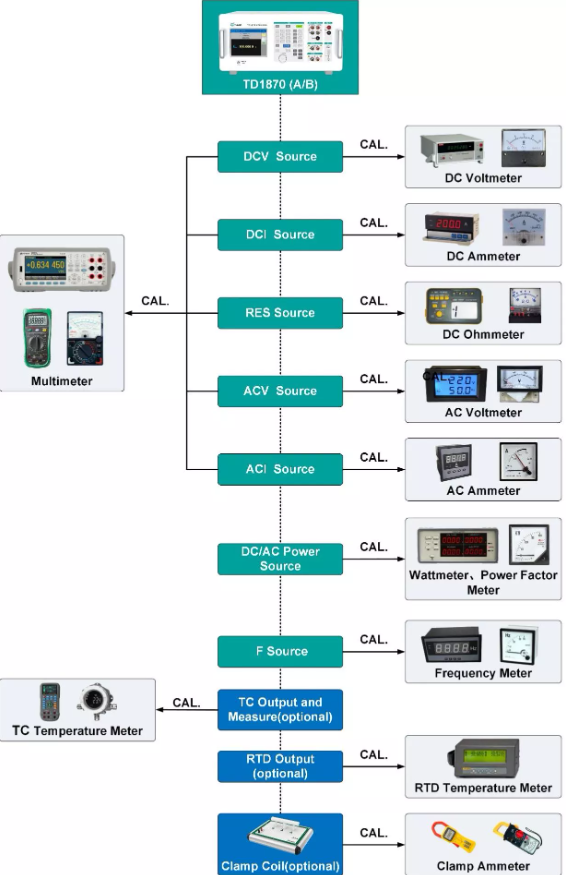

TD1870 là bộ hiệu chuẩn đa chức năng với phạm vi rộng và độ chính xác cao, tích hợp điện áp AC/DC và nguồn tiêu chuẩn dòng điện, có thể xuất ra điện áp DC\AC, dòng điện DC\AC, nguồn DC\AC, pha, tần số và điện trở analog, v.v. Nó được áp dụng để hiệu chỉnh đồng hồ vạn năng kỹ thuật số có 5,5 chữ số trở xuống.

Nguồn cấp

   AC (220±22)V, (50±2) Hz

tiêu thụ điện năng tối đa

550 VA

Thời gian làm nóng

Gấp đôi thời gian kể từ lần làm nóng gần đây nhất, tối đa là 30 phút.

Hiệu suất nhiệt độ

   Nhiệt độ hoạt động: 0°C ~ 50°C

   Nhiệt độ hiệu chuẩn: 15°C ~35°C

   Nhiệt độ bảo quản: -20°C~70°C

Hiệu suất độ ẩm

   Độ ẩm hoạt động: <80% @ 30°C, <70% @ 40°C, <40% @ 50°C

   Độ ẩm bảo quản: <95%, Không ngưng tụ

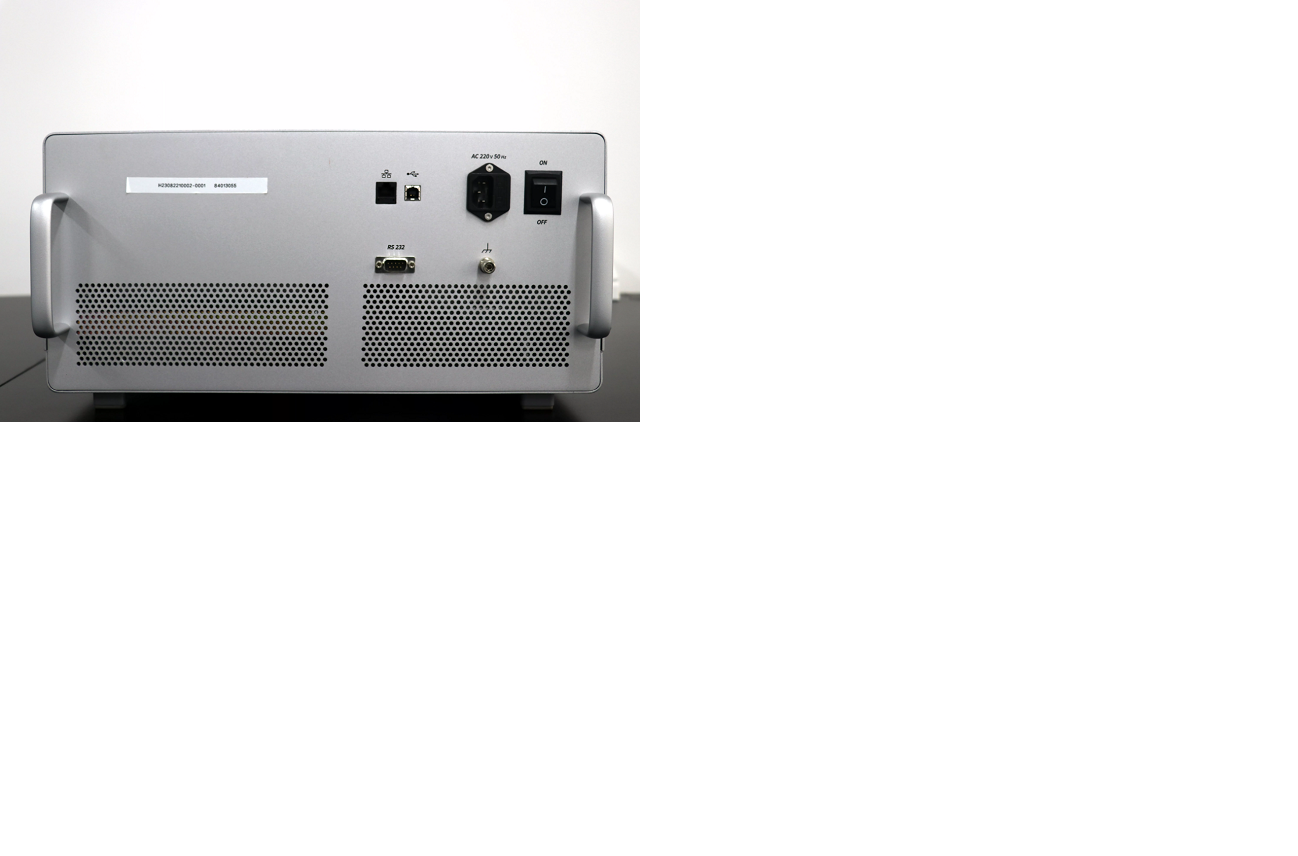

Phương thức giao tiếp

RS232×1、USB×1、LAN×1

Kích thước


 444 mm(W)× 510 mm (D) × 205 mm (H), không bao gồm Tay cầm và chân.

6.1 Đầu ra điện áp DC của bộ hiệu chuẩn đa chức năng TD1870


Phạm vi

Phạm vi đầu ra

Độ chính xác  ( Tcal ±5°C)

Sự ổn định

(Tcal ± 1°C)

Nghị quyết

Gánh nặng tối đa  [ Nguồn điện trở trong ]

±(ppm*đầu ra + μV)

90 ngày

1 năm

24 giờ

300 mV

0~330.0000mV

50 + 3

60 + 3

5 + 1

100 nV

[ 60 Ω]

3V

0~3,300000V

40 + 5

50 + 5

4 + 3

1 μV

20 mA

30 V

0~33,00000V

40 + 50

50 + 50

4 + 30

10 μV

15 mA

300 V

30.0000V~330.0000V

45 + 500

55 + 500

4,5 + 300

100 μV

10 mA

1000 V

100.000V~1020.000V

45 + 1500

55 + 1500

4,5 + 900

1 mV

10 mA


• Chuyển đổi phạm vi bằng tay hoặc tự động.

• Bảo vệ ngắn mạch và quá tải.


6.2 Đầu ra dòng điện một chiều của bộ hiệu chuẩn đa chức năng TD1870


Phạm vi

Phạm vi đầu ra

Độ chính xác ( Tcal ±5°C)

±(ppm*đầu ra + μA)

Nghị quyết

Điện áp tuân thủ (V)

Tải cảm ứng tối đa

90 ngày

1 năm

300 A

0 ~ 330.000 A

112 + 0,02

140 + 0,02

1 nA

11 V

400 μH

3 mA

0 ~ 3,30000 mA

72 + 0,04

90 + 0,04

10 nA

11 V

30 mA

0 ~ 33.0000 mA

72 + 0,25

90 + 0,25

100 nA

9V

300 mA

0 ~ 330.000 mA

72 + 2,5

90 + 2,5

1 A

7V

1 A

0 ~ 1,10000 MỘT

200 + 44

250 + 40

10 A

6 V

3 A

1,00000 A ~ 3,30000 A

240 + 44

300 + 40

10 A

6 V

20 A

3,0000A ~ 20,5000A

480 + 500

600 + 500

100 A

4V


• Chuyển đổi phạm vi bằng tay hoặc tự động.

• Bảo vệ mạch hở và quá tải.

• Hỗ trợ đầu ra dòng điện liên tục và lâu dài trong phạm vi đầy đủ.
