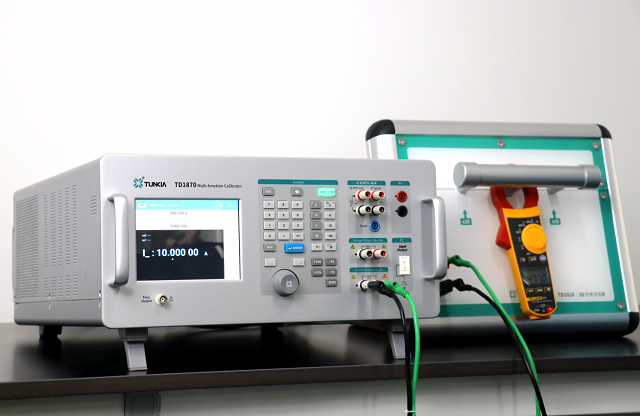

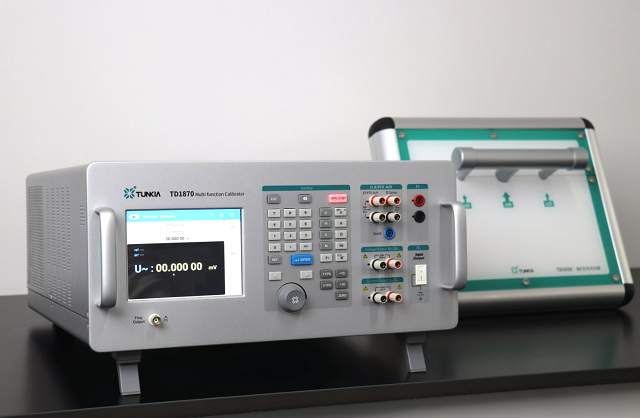

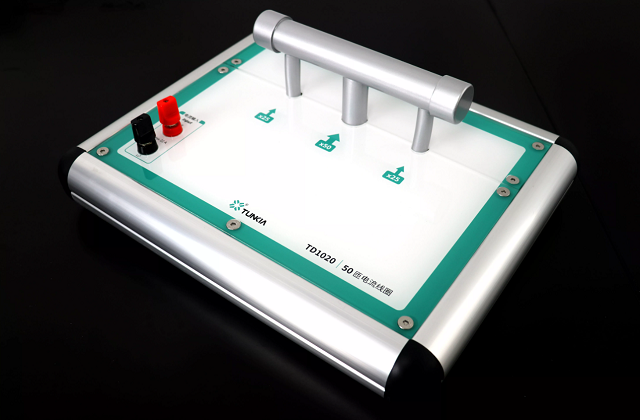

Cuộn dây dòng điện TD1020
• Dòng điện đầu ra tương đương E : 1000 A t / 2000 At
• Dòng điện đầu vào tối đa : 2 2 A rms / 44 A rms
• Độ chính xác DC : 0 ,3%
• Độ chính xác AC : 0 .3 %@50 Hz , 0 .5 % @400 Hz
• Tần số F : DC,4 5 Hz ~ 400 Hz
|
Nguồn cấp |
—— |
|
Nhiệt độ |
Nhiệt độ hoạt động : 13°C ~ 33°C ; Nhiệt độ bảo quản :-30°C ~ 70°C. |
|
Độ ẩm |
Độ ẩm hoạt động :30%R·H ~ 80%R·H, Không ngưng
tụ Độ ẩm lưu trữ :10%R·H ~ 90%R·H, Không ngưng tụ |
|
Độ cao |
< 3000m |
|
Mẫu |
Kích thước (mm) ( W×D×H ) |
Cân nặng (Kilôgam) |
|
TD 1020-50 T -20 A |
410 × 330 × 165 |
15 |
|
TD 1020-50 T -40 A |
410 × 330 × 165 |
20 |
|
TD 1020-100T -20A |
410 × 330 × 135 |
20 |
Người mẫu | TD 1020-50 T -20 A | TD 1020-50 T -40 A | TD 1020-100T -20A | |
Trút bình | Ở giữa | 5 0 | 5 0 | 1 00 |
Bên | 2 5 | 2 5 | 5 0 | |
Đầu vào dòng điện trục M | 22 giờ hiệu dụng | 44 Một hiệu dụng | 22 giờ hiệu dụng | |
Thời gian đầu ra liên tục | < 11 A , c liên tục ; > 11 A , 30m trong . | < 22 A , c liên tục ; > 22 A , 30m trong . | < 11 A , c liên tục ; > 11 A , 30m trong . | |
Tính thường xuyên | D C , 4 5Hz ~ 400Hz | D C , 4 5Hz ~ 400Hz | D C , 4 5Hz ~ 65Hz | |
Sự chính xác | DC : ± 0,3 % AC : ± 0,3 % @ 50 Hz, ± 0,5 % @ 400 Hz | |||
