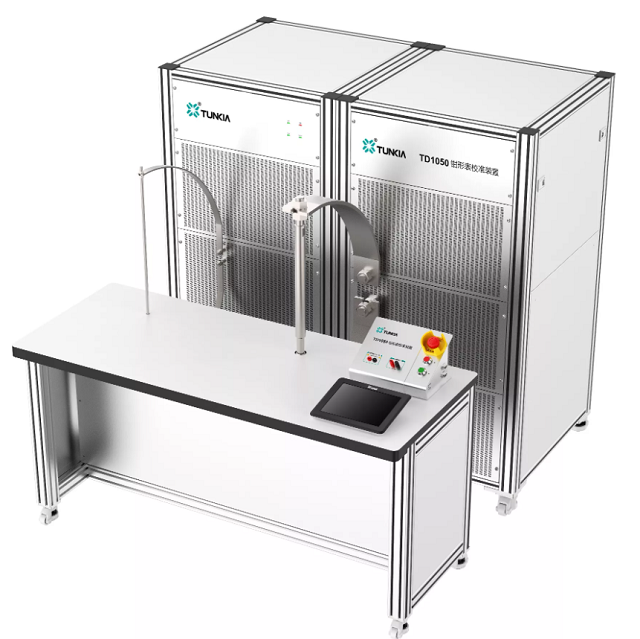

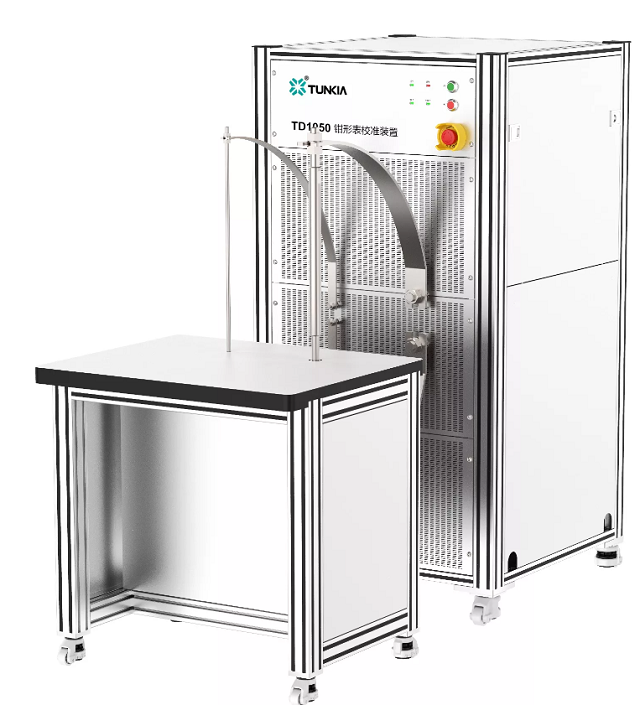

Thiết bị hiệu chuẩn TD1050 cho ampe kìm


• Độ chính xác: Cấp 0,05

• Dòng điện một chiều 10 050 A (2 100 A là tùy chọn)

• Dòng điện xoay chiều đầu ra 10 020 A (2 050 A là tùy chọn)

• Điện áp đầu ra DC (tùy chọn): 20 ~ 1100 V

• Điện áp đầu ra AC (tùy chọn): 1 V ~ 825 V

• Tần số : 4 0 Hz 400 Hz

• Điện trở DC đầu ra (tùy chọn): 10 Ω ~  11  MΩ

• Hai vòng đồng dày

• Đầu ra nguồn AC/DC (tùy chọn )

TD105là thiết bị hiệu chuẩn cho ampe kìm đa chức năng, tích hợp các chức năng như nguồn tiêu chuẩn dòng điện cao AC/DC, nguồn tiêu chuẩn điện áp AC/DC và nguồn tiêu chuẩn điện trở, đồng thời có chức năng đầu ra nguồn AC/DC, có thể đáp ứng nhu cầu hiệu chuẩn của ampe kìm đa chức năng với các mức độ chính xác khác nhau.


Nguồn cấp

AC (380 ± 38)V,(50 ± 2) Hz

Tiêu thụ điện tối đa

Model 16 kVA @ 1000 A, Model 32 kVA @ 2000 A

Điều kiện vận hành

0°C~40°C,(20%~85%) R·H,không ngưng tụ

Điều kiện lưu trữ

-20°C~70°C,(10%~95%) R·H,không ngưng tụ

Giao diện chuẩn

RS232×1

Kích thước





Phạm vi


Chiều rộng (W)


Độ sâu (D)


Chiều cao (H)


Đường kính của

chiếc nhẫn đồng

Vòng 1(Ø 1 )

Vòng 2(Ø 2 )

1000 A

40mm

723 mm

467mm

0mm

mm

2000 A

1480 mm

723 mm

467mm

0mm

27mm

6.1 Dòng điện một chiều

Vòng đồng

Phạm vi

Nghị quyết

Phạm vi đầu ra

Tải tối đa

Vòng 1







100 mA

1 A

10.000 mA ~ 110.000 mA

8V

00 mA

1 A

30.000 mA ~ 330.000 mA

8V

1 A

10 A

0,10000 A ~ 1,10000 A

8V

A

10 A

0,30000 A ~ 3,30000 A

8V

10 A

100 A

1,0000 A ~ 11,0000 A

8V

30 A

100 A

3,0000A ~ 33,0000A

8V

100 A

1 mA

10.000A ~ 110.000A

8V

Vòng 2




250 A

1 mA

20.000A ~ 275.000A

8V

500 A

1 mA

50.000A ~ 550.000A

8V

1000 A

10 mA

100,00 A ~ 1050,00 A

8V

2000 A [1]

10 mA

200,00 A ~ 2100,00 A

8V

Lưu ý [ 1] 2000 A là tùy chọn

Phạm vi

Độ ổn định (± %/phút)

Sự chính xác

± (ppm*RD+ppm*RG) [2]

Diễn viên R ipple (%)

100 mA

0,01

300 + 100

<0,5

00 mA

0,01

300 + 100

< 0,5

1 A

0,01

300 + 100

< 0,5

A

0,01

300 + 100

< 0,5

10 A

0,01

300 + 100

< 0,5

30 A

0,01

300 + 100

< 0,5

100 A

0,01

300 + 100

< 0,5

250 A

0,01

300 + 100

< 0,5

500 A

0,01

300 + 100

< 0,5

1000 A

0,01

300 + 100

< 0,5

2000 A

0,01

300 + 100

< 0,5

Lưu ý [ 2] RD =Đọc,R =Phạm vi, trừ khi có ghi chú khác

• Dải đầu ra: 10 mA ~ 1050 A 2100 A

• Chuyển đổi phạm vi bằng tay hoặc tự động.

• Độ mịn điều chỉnh 0,002%*RG

• Hiển thị số thập phân chữ số

• Bảo vệ bảo vệ mạch hở bảo vệ quá tải bảo vệ quá nhiệt


☆ Hiệu chỉnh Ampe kìm bằng phương pháp một vòng
☆ Hiệu chỉnh đồng hồ đo công suất kẹp ( tùy chọn )
☆ Hiệu chỉnh Ampe kìm đa chức năng ( tùy chọn)
