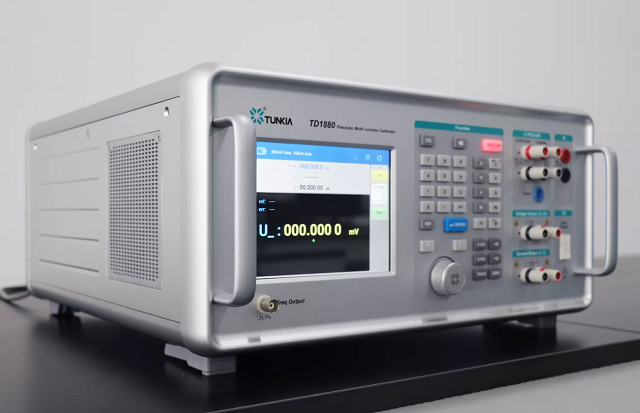

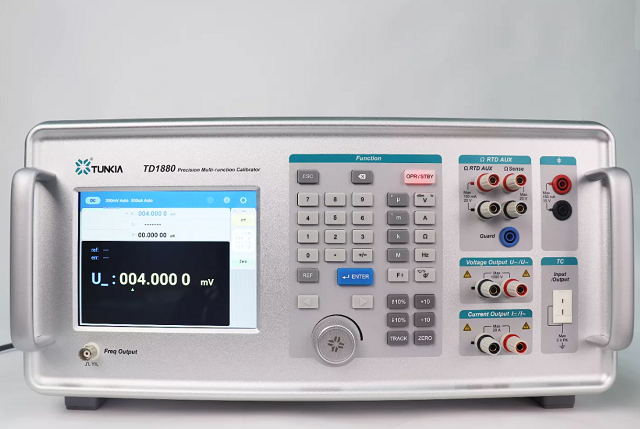

Thiết bị hiệu chuẩn đa năng TD1880

Phạm vi

Độ phân giải

Độ chính xác (T _cal ±5°C)

±(ppm*đầu ra + μV)

Sự ổn định

 (T _± 1°C)

±(ppm*đầu ra + μV)

Tải tối đa  [ Trở kháng bên trong ]

90 ngày

1 năm

24 giờ

0~330,0000mV

100nV​

15 + 1,5

20 + 1,5

3 + 1

[ 60Ω]

0~3,300000V

1 μV

8 + 3

10 + 3

2 + 1,5

20mA

0~33,00000V

10 μV

10 + 30

12 + 30

2 + 10

15mA

30,0000V~330,0000V

100 μV

15 + 200

18 + 200

2,5 + 100

10mA

100,000V~1020,000V

1mV

15 + 2000

18 + 2000

3 + 300

10mA

Phạm vi

Độ phân giải

Độ chính xác (T _cal ±5°C)

±(ppm*đầu ra + μA)

Điện áp tuân thủ (V)

Tải cảm ứng tối đa

90 ngày

1 năm

0 ~ 330,0000μA

100pA

80 + 0,02

100 + 0,02

11 năm

400 μH

0 ~ 3,300000mA

1 giờ

65 + 0,03

80 + 0,03

11 năm

0 ~ 33,00000mA

10 giờ

60 + 0,25

80 + 0,25

9 năm

0 ~ 330,0000mA

100 giờ

60 + 2

80 + 2

7 năm

0 ~ 1,100000 Một

1μA

80 + 20

100 + 20

6V

1,000000A ~ 3,300000A

1μA

120 + 50

150 + 50

6V

3,00000A ~ 20,50000A

10 μA

280 + 300

350 + 300

4V

Phạm vi

Độ phân giải

Độ chính xác,  (T _cal ±5°C)

±(ppm*đầu ra + Ω)

Dòng điện cho phép

90 ngày

1 năm

0Ω ~ 11,00000Ω

10μΩ

32 + 0,008

40 + 0,01

1mA~150mA

10,00000Ω ~ 33,00000Ω

10μΩ

24 + 0,012

30 + 0,015

1mA~150mA

30,0000Ω ~ 110,0000Ω

100μΩ

20 + 0,012

25 + 0,015

1mA~80mA

100,0000Ω ~ 330,0000Ω

100μΩ

20 + 0,016

25 + 0,02

1mA~40mA

0,300000 kΩ ~ 1,100000 kΩ

1mΩ

20 + 0,016

25 + 0,02

1mA~20mA

1,000000 kΩ ~ 3,300000 kΩ

1mΩ

20 + 0,16

25 + 0,2

0,1mA~6mA

3,00000 kΩ ~ 11,00000 kΩ

10mΩ

20 + 0,16

25 + 0,1

0,1mA~2mA

10,00000 kΩ ~ 33,00000 kΩ

10mΩ

22 + 0,8

28 + 1

10 μA~0,6 mA

30,0000 kΩ ~ 110,0000 kΩ

100mΩ

22 + 0,8

28 + 1

10 μA~0,2 mA

100,0000 kΩ ~ 330,0000 kΩ

100mΩ

25 + 8

32 + 10

1μA~60μA

0,300000 MΩ ~ 1,100000 MΩ

1Ω

25 + 8

32 + 10

1μA~20μA

1,000000 MΩ ~ 3,300000 MΩ

1Ω

40 + 120

60 + 150

0,25 μA~6 μA

3,00000 MΩ ~ 11,00000 MΩ

10Ω

104 + 200

130 + 250

0,25 μA~2 μA

10,00000 MΩ ~ 33,00000 MΩ

10Ω

200 + 2500

250 + 2500

25nA~600nA

30,0000 MΩ ~ 110,0000 MΩ

100Ω

400 + 3000

500 + 3000

25nA~200nA

100,0000 MΩ ~ 330,0000 MΩ

100Ω

2400 + 100000

3000 + 100000

2,5nA~60nA

300,000 MΩ ~ 1100,000 MΩ

1kΩ

11000 + 480000

14000 + 480000

1nA~20nA

Phạm vi

Tần số

Độ chính xác (T _cal ±5°C)

±( ppm *đầu ra + μV)

Độ phân giải

Tải tối đa

[Điện trở trong nguồn ]

90 ngày

1 năm

1,00000mV~

33,00000 mV

10≤F≤45

600 + 6

800 + 6

10nV​

[10Ω]

45<F≤10k

100 + 6

120 + 6

10k<F≤20k

160 + 6

200 + 6

20k<F≤50k

800 + 6

1000 + 6

50k<F≤100k

2800 + 12

3500 + 12

100k<F≤500k

6000 + 50

8000 + 50

30,0000mV~

330,0000 mV

10≤F≤45

250 + 8

300 + 8

100nV​

[60Ω]

45<F≤10k

112 + 8

140 + 8

10k<F≤20k

130 + 8

160 + 8

20k<F≤50k

280 + 8

350 + 8

50k<F≤100k

600 + 20

750 + 20

100k<F≤500k

1600 + 70

2000 + 70

0,300000V~

3,300000 vôn

10≤F≤45

250 + 50

300 + 50

1 μV

20mA

45<F≤10k

80 + 50

100 + 50

10k<F≤20k

150 + 50

180 + 50

20k<F≤50k

240 + 50

300 + 50

50k<F≤100k

550 + 100

700 + 100

100k<F≤500k

2000 + 600

2400 + 600

3,00000 V~

33,00000 V

10≤F≤45

160 + 650

200 + 650

10 μV

15mA

45<F≤10k

80 + 500

100 + 500

10k<F≤20k

160 + 500

200 + 500

20k<F≤50k

280 + 500

350 + 500

50k<F≤100k

350 + 1500

550 + 1500

30,0000 V~

330,0000 V

45≤F≤1k

80 + 2000

100 + 2000

100 μV

30mA  ^[1]

1k<F≤10k

80 + 6000

100 + 6000

10k<F≤20k

160 + 6000

200 + 6000

20k<F≤50k

240 + 6000

300 + 6000

50k<F≤100k

1200 + 50000

1500 + 50000

300,000 V~

1020,000V

45≤F≤1k

100 + 10000

120 + 10000

1mV

8mA  ^[2]

1k<F≤5k

120 + 10000

150 + 10000

5k<F≤10k

160 + 10000

200 + 10000

Lưu ý: [1] Khi tần số đầu ra ≤ 3kHz, tải tối đa là 30 mA; Khi tần số đầu ra >3kHz, tải tối đa là 5 mA.

[2] Khi tần số đầu ra ≤ 3kHz, tải tối đa là 8 mA; Khi tần số đầu ra >3kHz, tải tối đa là 3 mA.

Phạm vi

Tần số

Độ chính xác (T _cal ±5°C)

±(%* đầu ra + μA)

Độ phân giải

Điện áp tuân thủ  (rms)

Tải cảm ứng tối đa

90 ngày

1 năm

29,0000μA~

330,0000 μA

10≤F≤20

0,08 + 0,1

0,1 + 0,1

0,1nA

7 năm

200

20<F≤45

0,04 + 0,1

0,05 + 0,1

45<F≤1k

0,024 + 0,1

0,03 + 0,1

1k<F≤5k

0,08 + 0,1

0,1 + 0,1

5k<F≤10k

0,16 + 0,2

0,2 + 0,2

10k<F≤30k

0,64 + 0,4

0,8 + 0,4

0,300000mA~

3,300000mA

10≤F≤20

0,04 + 1,5

0,05 + 1,5

1 giờ

7 năm

200

20<F≤45

0,028 + 0,1

0,035 + 0,1

45<F≤1k

0,024 + 0,1

0,03 + 0,1

1k<F≤5k

0,024 + 0,2

0,03 + 0,2

5k<F≤10k

0,024 + 0,5

0,03 + 0,5

10k<F≤30k

0,16 + 0,6

0,2 + 0,6

3,00000mA~

33,00000mA

10≤F≤20

0,04 + 2

0,05 + 2

10 giờ

7 năm

50

20<F≤45

0,02 + 2

0,025 + 2

45<F≤1k

0,016 + 2

0,02 + 2

1k<F≤5k

0,016 + 3

0,02 + 3

5k<F≤10k

0,04 + 5

0,05 + 5

10k<F≤30k

0,16 + 6

0,2 + 6

30,0000mA~

330,0000mA

10≤F≤20

0,04 + 20

0,05 + 20

100 giờ

5V

50

20<F≤45

0,02 + 20

0,025 + 20

45<F≤1k

0,012 + 30

0,015 + 30

1k<F≤5k

0,016 + 30

0,02 + 30

5k<F≤10k

0,016 + 100

0,02 + 100

10k<F≤30k

0,08 + 500

0,1 + 500

0,100000A~

1,100000 A

10≤F≤20

0,04 + 100

0,05 + 100

1μA​​

5V

2,5

20<F≤45

0,024 + 50

0,03 + 50

45<F≤1k

0,016 + 50

0,02 + 50

1k<F≤5k

0,016 + 100

0,02 + 100

5k<F≤10k

0,04 + 500

0,05 + 500

1,000000 A~

3,300000 A

10≤F≤20

0,04 + 100

0,05 + 100

1μA​​

4V

2,5

20<F≤45

0,024 + 100

0,03 + 100

45<F≤1k

0,016 + 100

0,02 + 100

1k<F≤5k

0,032 + 100

0,04 + 100

5k<F≤10k

0,04 + 900

0,05 + 900

3,00000 A~

20,50000 A

45≤F≤100

0,024 + 1000

0,03 + 1000

10μA​​

3V

1

100<F≤1k

0,032 + 1000

0,04 + 1000

1k<F≤5k

0,048 + 2000

0,06 + 2000

Phạm vi ^[1]

Độ phân giải

Độ chính xác

10,00000 Hz ≤ F ≤ 99,99999 Hz

10 Hz

± 0,005%

100,0000 Hz ≤ F ≤ 999,9999 Hz

0,1MHz

± 0,005%

1,000000 kHz ≤ F ≤ 9,999999 kHz

1MHz

± 0,005%

10,00000 kHz ≤ F ≤ 99,99999 kHz

10MHz

± 0,005%

100,0000 kHz ≤ F ≤ 500,0000 kHz

0,1Hz

± 0,005%

Lưu ý [1]: Chế độ đầu ra: Điện áp AC hoặc dòng điện AC

Chu kỳ

Phạm vi điện áp

Độ chính xác ± (%* công suất đầu ra) ^[1][2]

3mA ~ 300mA

300mA ~ 3A

3A ~ 20,5A

90 ngày

30mV ~ 1020V

0,016

0,018

0,039

1 năm

30mV ~ 1020V

0,018

0,021

0,046

Chu kỳ

Phạm vi điện áp

Độ chính xác ± (%* công suất đầu ra) ^[1][2]

3mA ~ 300mA

300mA ~ 3A

3A ~ 20,5A

90 ngày

30mV ~ 330mV

0,119

0,051

0,069

330mV ~ 1020V

0,115

0,041

0,064

1 năm

30mV ~ 330mV

0,122

0,055

0,076

330mV ~ 1020V

0,118

0,046

0,069

Tần số

Phạm vi điện áp

(U)

Phạm vi hiện tại

(I)

Phạm vi pha ^[2]

(φ)

Phạm vi hệ số công suất ^[3]

( λ )

DC

0~±1020V

0~±20,5V

—

—

10~45

30mV~33V

3mA~3,3A

0,000°~359,999°

-1~0~1

45~1k

30mV~1020V

3mA~20,5A

0,000°~359,999°

-1~0~1

1k~5k

3V~1020V

30 mA~3,3A

0,000°~359,999°

-1~0~1

5k~10k

3V~1020V

30 mA~3,3A

0,000°~359,999°

-1~0~1

10k~30k

3V~330V

30mA~330mA

0,000°~359,999°

-1~0~1

Lưu ý [ 1 ]: Độ phân giải pha: 0,001°

Lưu ý [ 2 ]: Độ phân giải hệ số công suất: 0,000 01

Giai đoạn

Độ chính xác ( k = 2) (T _cal ± 5°C)

10~65Hz

65~500Hz

500~1kHz

1k~5kHz

5k~10kHz

10k~30kHz

φ

0,1°

0,2°

0,5°

2°

5°

8°

pha ( φ )

Hệ số

( λ )

Độ chính xác của công suất gây ra bởi pha  ^[4]

10~65Hz

65~500Hz

500~1kHz

1k~5kHz

5k~10kHz

10k~30kHz

0°

1.00000

0,000%

0,001%

0,004%

0,061%

0,381%

0,973%

10°

0,98481

0,031%

0,062%

0,158%

0,676%

1,917%

3,427%

20°

0,93969

0,064%

0,128%

0,321%

1,331%

3,553%

6,039%

30°

0,86603

0,101%

0,202%

0,508%

2,076%

5,412%

9,008%

40°

0,76604

0,147%

0,294%

0,736%

2,989%

7,694%

12,651%

50°

0,64279

0,208%

0,417%

1,044%

4.220%

10,767%

17,559%

60°

0,50000

0,302%

0,605%

1,515%

6,106%

15,476%

25,079%

70°

0,34202

0,480%

0,960%

2,041%

9,649%

24,326%

39,211%

80°

0,17365

0,990%

1,980%

4,953%

19,853%

49,809%

79,902%

90°

0,00000

—

—

—

—

—

—

Phạm vi ^[1]

Độ phân giải

Độ chính xác (T _cal  ± 5°C)

± (ppm*RD + μHz)

Độ dao động

1,000000 Hz ≤ F ≤ 9,999999 Hz

1 μHz

20 + 20

<2 giây

10,00000 Hz ≤ F ≤ 99,99999 Hz

10 Hz

100,0000 Hz ≤ F ≤ 999,9999 Hz

0,1MHz

1,000000 kHz ≤ F ≤ 9,999999 kHz

1MHz

10,00000 kHz ≤ F ≤ 99,99999 kHz

10MHz

100,0000 kHz ≤ F ≤ 999,9999 kHz

0,1Hz

1,000000 MHz ≤ F ≤ 2,000000 MHz

1Hz​

Lưu ý [1]: Kiểu đầu ra là mức TTL.

Phạm vi

Độ chính xác

±(%*đầu ra + Giá trị cơ sở )

Độ phân giải

Dòng điện cho phép

90 ngày

1 năm

1,100 0 nF ~ 3,299 9 nF

0,4 + 0,04nF

0,5 + 0,04nF

0,1pF

10 Hz ~ 3 kHz

3,300 0 nF ~ 10,999 9 nF

0,2 + 0,04nF

0,25 + 0,04nF

0,1pF

10 Hz ~ 1 kHz

11,000 0 nF ~ 32,999 9 nF

0,2 + 0,4nF

0,25 + 0,4nF

0,1pF

10 Hz ~ 1 kHz

33,000 nF ~ 109,999 nF

0,2 + 0,4nF

0,25 + 0,4nF

1 pF

10 Hz ~ 1 kHz

110,000 nF ~ 329,999 nF

0,2 + 0,3nF

0,25 + 0,3nF

1 pF

10 Hz ~ 1 kHz

0,330 00 μF ~ 1,099 99 μF

0,2 + 1nF

0,25 + 1nF

10pF

10Hz ~ 600Hz

1,100 00 μF ~ 3,299 99 μF

0,2 + 3nF

0,25 + 3nF

10pF

10Hz ~ 300Hz

3,300 0 μF ~ 10,999 9 μF

0,2 + 10nF

0,25 + 10nF

100 pF

10Hz ~ 150Hz

11,000 μF ~ 32,999 9 μF

0,32 + 30nF

0,40 + 30nF

100 pF

10Hz ~ 120Hz

33,000 μF ~ 109,999 μF

0,36 + 100nF

0,45 + 100nF

1 nF

10Hz ~ 80Hz

110,000 μF ~ 329,999 μF

0,36 + 300nF

0,45 + 300nF

1 nF

0Hz ~ 50Hz

0,330 00 mF ~ 1,099 99 mF

0,36 + 1 μF

0,45 + 1 μF

10nF

0Hz ~ 20Hz

1,100 00 mF ~ 3,299 99 mF

0,36 + 3μF

0,45 + 3μF

10nF

0Hz~6Hz

3,300 0 mF ~ 10,999 9 mF

0,36 + 10 μF

0,45 + 10 μF

100nF

0Hz~2Hz

11,000 0 mF ~ 30,000 0 mF

0,6 + 30 μF

0,75 + 30 μF

100nF

0Hz~0.6Hz

Lưu ý [1]: Đầu ra có thể điều chỉnh liên tục.

Kiểu

Phạm vi đầu ra ^{[ [1] [2]}

° C

Độ chính xác ^[3] , (T _cal ±5°C)

° C

Tối thiểu

Tối đa

90 ngày

1 năm

B

410

600

0,30

0,35

600

900

0,30

0,31

900

1800

0,26

0,30

E

-200

0

0,10

0,11

0

600

0,07

0,08

600

1000

0,09

0,10

J

-200

-100

0,12

0,13

-100

750

0,09

0,09

750

1200

0,10

0,10

K

-200

-100

0,15

0,20

-100

1000

0,10

0,10

1000

1370

0,12

0,12

N

-200

-100

0,20

0,25

-100

400

0,12

0,12

400

1300

0,10

0,12

R

-50

50

0,30

0,40

50

300

0,28

0,32

300

1000

0,22

0,23

1000

1750

0,25

0,25

S

-50

50

0,30

0,40

50

300

0,31

0,34

300

1000

0,24

0,24

1000

1750

0,22

0,23

T

-200

100

0,17

0,25

-100

0

0,08

0,11

0

400

0,08

0,08

Lưu ý [1]: Độ phân giải: 0,01 ° C

Lưu ý [2]: Điện trở trong của nguồn ra: 10 Ω

Lưu ý [3]: Không bao gồm lỗi nhiệt điện trở

Lưu ý [4]: ​​Sử dụng bù trừ bên ngoài, S, R, B, K, N, E, J, T phù hợp với tiêu chuẩn nhiệt độ quốc tế ITS-90 .

Kiểu

Phạm vi đầu ra  ^[1]

° C

Độ chính xác , (T _cal ±5°C)

° C

Tối thiểu

Tối đa

90 ngày

1 năm

Pt385, 100Ω

-200

0

0,05

0,05

0

300

0,08

0,08

300

850

0,12

0,12

Pt385, 200Ω

-200

250

0,04

0,04

250

630

0,10

0,15

Pt385, 500Ω

-200

-30

0,36

0,40

-30

630

0,10

0,11

Pt385, 1000Ω

-200

0

0,027

0,03

0

300

0,054

0,06

300

600

0,063

0,07

Đồng50

-50

150

0,09

0,09

Đồng100

-50

150

0,045

0,045

Lưu ý[1]: Độ phân giải: 0,001°C
