Thiết bị điều khiển áp suất Additel 783
Thiết bị điều khiển áp suất
- Dải áp suất từ -14,35 psi (-0,99 bar) đến 3600 psi (250 bar)
- Hai mô đun áp suất trong có thể thay đổi với dải áp suất lựa chọn
- Độ chính xác 0,02 %FS; 0,01 %FS và 0,11 % RD
- Độ ổn định điều khiển 0,003 %FS
- Điều khiển áp suất tốc độ cao
- Kiểu áp suất tuyệt đối và tương đối
- Truyền thông WiFi
- Màn hình màu cảm ứng rộng 7 inch
- Tùy chọn mô đun áp kế khí quyển
- Giao diện điều khiển bằng biểu tượng dễ sử dụng
- Có cảnh báo bằng I/O
Dòng thiết bị Additel 783 được tối ưu hóa cho tốc độ cao để tạo áp suất mà không ảnh hưởng đến độ chính xác và ổn định.
Đối với những người dùng trong lĩnh vực sản xuất, thử nghiệm và hiệu chuẩn tự động, Additel đáp ứng các công việc này bằng các bộ điều khiển áp suất tự động này.
ADT783 có thể được vận hành nhanh chóng cùng với hai mô-đun điều khiển và một mô-đun đo áp kế khí quyển mẫu để bao phủ phạm vi áp suất rộng.
Dòng Additel 783 cung cấp ba mã hiệu để lựa chọn, có dải áp suất từ 3500 psi (250 bar) cho xuống đến áp suất chênh áp thấp.
|
Thông số |
Mã hiệu Additel 783-D |
Mã hiệu Additel 783-1K |
Mã hiệu Additel 783-3,6K |
|
Dải áp suất tối đa |
35 psi (2,5 bar) |
1000 psi (70 bar) |
3600 psi (250 bar) |
|
Dải áp suất tối thiểu |
-14,35 psi (-0,99 bar) |
-14,35 psi (-0,99 bar) |
-14,35 psi (-0,99 bar) |
|
Độ chính xác |
0,015%FS (DP2-DP5) 0,025%<FS (DP10-DP1K) |
0,01%FS or 0,007%FS or 0,008%RD |
0,01%FS or 0,007%FS or 0,008%RD |
|
Sai số |
0,05%FS (DP2-DP5) 0,02%FS (DP10-DP1K) |
0,02%FS or 0,01 %FS or 0,01 %RD |
0,02%FS or 0,01 %FS or 0,01 %RD |
|
Độ ổn định điều khiển |
< 0,003%FS điển hình 0,001 %FS |
< 0,003%FS điển hình 0,001 %FS |
< 0,003%FS điển hình 0,001 %FS |
|
Có thể chuyển đổi áp suất tương đối và tuyệt đối |
Tuỳ chọn |
Tuỳ chọn |
Tuỳ chọn |
|
Khe chứa mô đun có thể thay đổi |
2 |
2 |
2 |
|
Dải điều khiển áp suất lớn nhất của mô đun trong |
-15 đến 38 psi (-1 đến 2,5 bar) |
-15 đến 1000 psi (-1 đến 70 bar) |
-15 đến 3800 psi (-1 đến 250 bar) |
|
Dải điều khiển áp suất thấp nhất của mô đun trong |
±10 nH20 (±25 mbar) |
±10 psi (±0,7 bar) |
-15psi đến 150 psi (-1~10 bar) |
|
Tỷ số dải cao- thấp lớn nhất |
NA |
20:1 |
NA |
|
Chế độ chuyển dải |
Cố định hoặc tự động |
Cố định hoặc tự động |
Cố định hoặc tự động |
|
Nguồn cung cấp khí |
Nguồn khí ngoài |
Nguồn khí ngoài |
Nguồn khí ngoài |
|
Áp suất nguồn cấp lớn nhất |
4 bar |
80 bar |
280 bar |
|
Thể tích tải lớn nhất |
1000 mL |
1000 mL |
1000 mL |
|
Giới hạn áp suất cổng nguồn cung cấp khí |
Cổng nguồn khí: 10 bar Cổng nguồn chân không: 5 bar |
Cổng nguồn khí: 140 bar Cổng nguồn chân không: 5 bar |
Cổng nguồn khí: 300 bar Cổng nguồn chân không: 5 bar |
| Additel 783 Pressure Controller Datasheet |
| Additel 151 Digital Pressure Module Datasheet |
| Quick Start Guide for Additel 773/783/793 |
| Additel 773, 783, and 793 User Manual |

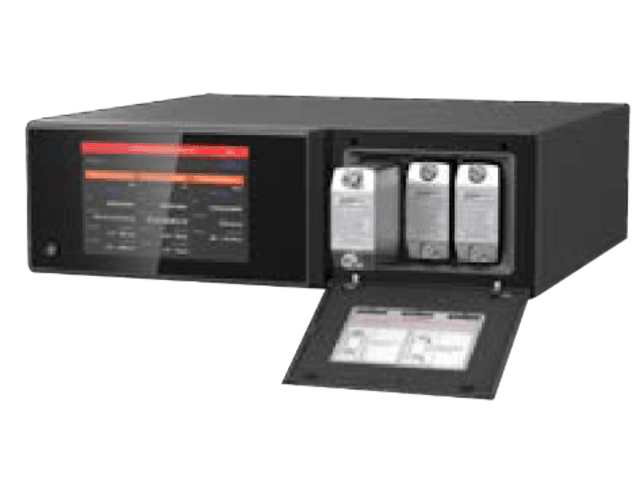

Tháo Lắp Module Áp Suất Nhanh chóng (30 giây)
Các module điều khiển áp suất 151 của Additel có thể được lắp đặt hoặc thay thế trong vòng chưa đến 30 giây. Chỉ cần mở phần cạnh trên của khoang chứa để mở. Khi cửa mở, bộ điều khiển sẽ tự động xả áp suất, đảm bảo việc tháo và lắp đặt an toàn các module Additel 151.

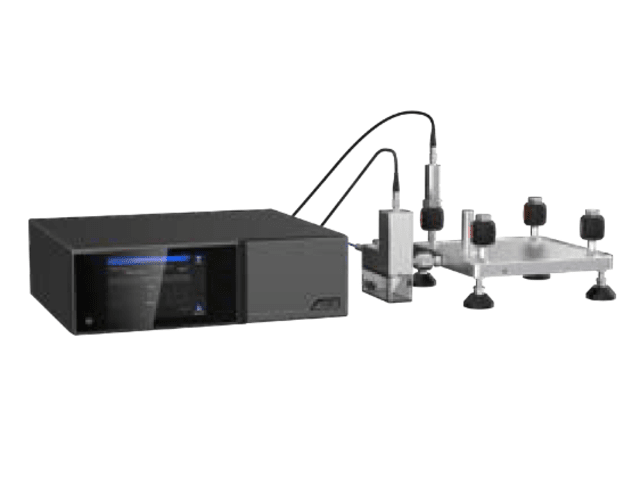

Hiệu chuẩn tự động cho mô-đun điều khiển áp suất bên trong
So sánh và hiệu chuẩn module áp suất bên trong với module ngoài. Cải thiện độ tin cậy của hiệu chuẩn kiểm tra.

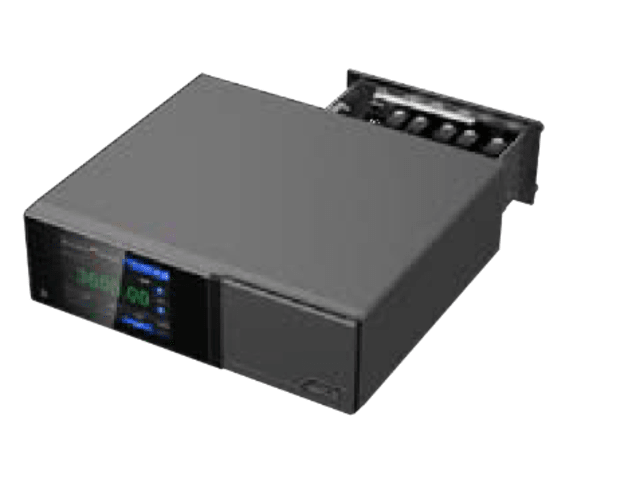

Mô đun được thiết kế dễ dàng bảo trì
Thay module, vệ sinh van điện tử và bộ lọc nhanh chóng.
Chuyển 20% Áp Suất trong 10 Giây
Tốc độ điều khiển nhanh và ổn định.Thời gian phản hồi điều khiển ≤10 giây.

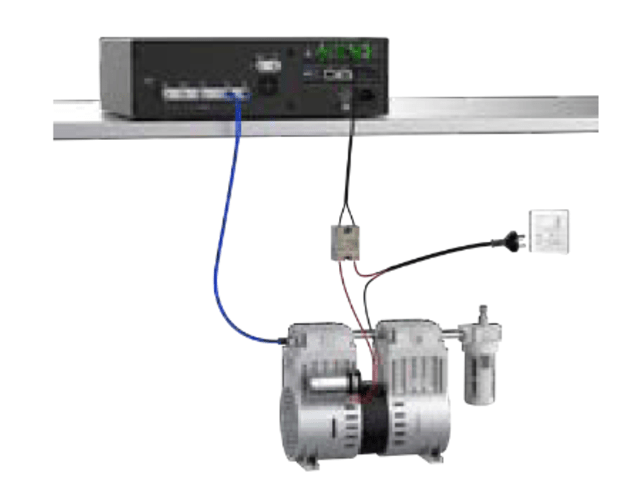

Tự động bật/ tắt, kéo dài tuổi thọ bơm chân không
Điều khiển áp suất dương/chân không tích hợp với các thành phần chuyển mạch Rơ le kết nối với bơm chân không để thực hiện điều khiển bật/tắt bơm chân không hoàn toàn tự động, kéo dài đáng kể tuổi thọ của bơm chân không.
