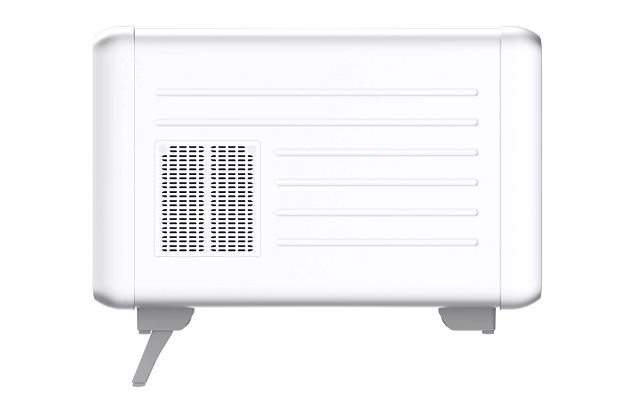

TH0360

• Dải đo dòng điện một chiều: 20 mA~ 22 A

• Độ không đảm bảo đo tối ưu cho dòng điện: 40 ppm

• Dải điện trở analog: 0 Ω ~ 1,1 GΩ

• Độ không đảm bảo đo tối ưu cho điện trở: 20 ppm

• Chế độ điện trở hai dây và bốn dây

• Giao diện RS232

• Màn hình cảm ứng LCD

TH0360 là thiết bị mô phỏng chính xác nhiều loại điện trở tiêu chuẩn DC, cho phép sử dụng cầu một tay, cầu hai tay, máy đo điện trở DC có độ chính xác cao và máy đo vi mô kỹ thuật số.

Nguồn cấp	AC (220 ± 22) V,(50 ± 2) Hz;
Thời gian khởi động	Không ít hơn 1 giờ và thời gian khởi động lại sau khi tắt máy giữa chừng không được ít hơn 2 lần thời gian tắt máy;
tiêu thụ điện năng tối đa	150 VA
Hiệu suất nhiệt độ	Nhiệt độ làm việc: 18°C ~ 28°C; Nhiệt độ bảo quản: -1 0°C ~ 50°C;
Hiệu suất độ ẩm	Độ ẩm hoạt động:(20 % ~ 80%) RH, không ngưng tụ; Độ ẩm bảo quản: < 85% R·H, không ngưng tụ;
Độ cao	< 3000m
Chất lượng	Xấp xỉ. 13 kg

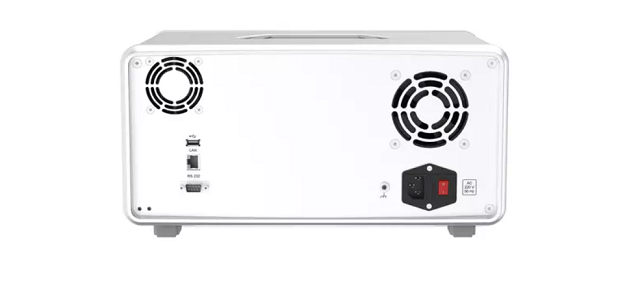

Giao diện	RS 232, USB, IP
Kích cỡ	400 mm ( W )× 300 mm ( D ) × 190 mm ( H ) (không có chân và tay

5.1 Đo dòng điện một chiều

Phạm vi hiện tại	Nghị quyết	Độ không đảm bảo đo (k=2, ppmRD + ppmRG) [1].			Hệ số nhiệt độ (ppm*RD/°C) @ (15~30)°C
Phạm vi hiện tại	Nghị quyết	24 giờ ( 23 ± 1 ) °C	90 ngày ( 23 ± 5 ) °C	1 năm ( 23 ± 5 ) °C	Hệ số nhiệt độ (ppm*RD/°C) @ (15~30)°C
200 mA	10 nA	18 + 6	24 + 8	30 + 10	0,5
1 A	100 nA	18 + 6	24 + 8	30 + 10	0,5
5 A	1 A	18 + 6	24 + 8	30 + 10	0,5
20 A	10 A	18 + 6	24 + 8	30 + 10	0,5
Lưu ý [1]: RD là giá trị đọc và RG là giá trị phạm vi

• Dải đo: 20 m A ~ 22 A

• Hiển thị chữ số: hiển thị 6 chữ số

• Chuyển đổi phạm vi: chuyển đổi thủ công/tự động

5.2 Mô phỏng điện trở giá trị thấp

Kiểm tra hiện tại	Phạm vi kháng cự	Điều chỉnh độ mịn	Độ không đảm bảo đo ( k=2 )
5 A ≤ I 22 A	0 ∼ R ∼ 50 mΩ	10 độ pH	25 trang/phútRD + KI [2] 4,0 nΩ
	50 μΩ < R 500 μΩ	0,1 nΩ	25 trang/phútRD + KI5,0 nΩ
	500 μΩ < R 5 mΩ	1 nΩ	25 trang/phútRD + KI10 nΩ
	5 mΩ < R 50 mΩ	10 nΩ	25 trang/phút*RD
	50 mΩ < R 500 mΩ	0,1 mΩ	25 trang/phút*RD
1 A ≤ I 5,5 A	0 ₫ R ₫ 200 mΩ	0,1 nΩ	25 trang/phútRD + KI16 nΩ
	200 μΩ < R 2 mΩ	1 nΩ	25 trang/phútRD + KI20 nΩ
	2 mΩ < R 20 mΩ	10 nΩ	25 trang/phútRD + KI50 nΩ
	20 mΩ < R 200 mΩ	100 nΩ	25 trang/phút*RD
	200 mΩ < R 2 Ω	1 mΩ	25 trang/phút*RD
0,2 A ≤ I 1,1 A	0 ₫ R ₫ 1 mΩ	1 nΩ	25 trang/phútRD + KI80 nΩ
	1 mΩ < R 10 mΩ	10 nΩ	25 trang/phútRD + KI100 nΩ
	10 mΩ < R 100 mΩ	100 nΩ	25 trang/phútRD + KI200 nΩ
	100 mΩ < R 1 Ω	1 mΩ	25 trang/phút*RD
	1 Ω < R 10 Ω	10 mΩ	25 trang/phút*RD
50 mA ≤ I 220 mA	0 ₫ R ₫ 5 mΩ	1 nΩ	25 trang/phútRD + KI0,4 μΩ
	5 mΩ < R 50 mΩ	10 nΩ	25 trang/phútRD + KI0,5 μΩ
	50 mΩ < R 500 mΩ	100 nΩ	25 trang/phútRD + KI1,0 μΩ
	500 mΩ < R 5 Ω	1 mΩ	25 trang/phút*RD
	5 Ω < R 50 Ω	10 mΩ	25 trang/phút*RD
Lưu ý [2]: KI là hệ số hiện tại, KI = RG/I, trong đó RG là giá trị phạm vi hiện tại và I là giá trị hiện tại đầu vào.
