TD2100
• Độ chính xác: cấp 0,02/0,05
• Dòng điện DC tiêu chuẩn: 0,5 A ~ 600 A
• Đo điện áp DC chính xác: 100 μV~ 11 V
• Dải đo điện trở: 200 nΩ~6 Ω
• Có thể chọn bảng hiệu chuẩn shunt DC 3/6/12 mét。
• Chế độ nguồn dòng không đổi được sử dụng để đo lường.
• Thiết bị uốn bằng tay/tự động là tùy chọn.
• Đo giá trị điện trở và sai số cơ bản của shunt và vẽ đường cong R (I) và R (t).
• Chức năng đo nhiệt độ tùy chọn , ghi lại điểm nhiệt độ cao nhất và thời gian cân bằng nhiệt của shunt.
• Phần mềm kiểm tra chuyên nghiệp (tùy chọn)

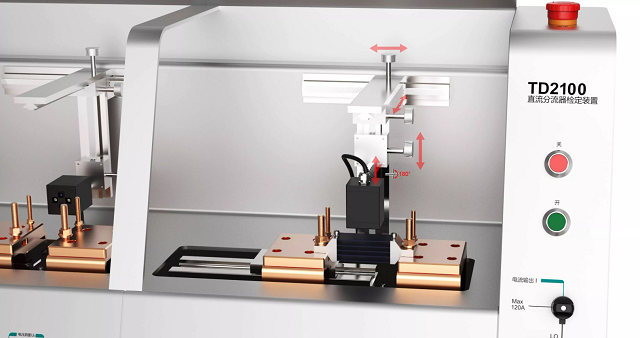

TD2100 là thiết bị chuyên dùng để kiểm tra shunt DC. Nó áp dụng thiết kế mô-đun và bao gồm nền tảng xác minh vị trí nhiều mét, nguồn tiêu chuẩn dòng điện DC cao, vôn kế DC chính xác, bộ điều khiển và đo lường đa chức năng, phần mềm xác minh, v.v. Nó có thể được sử dụng rộng rãi trong tất cả các cấp độ của bộ phận đo lường và nguồn điện các bộ phận xác minh các bộ chuyển hướng DC khác nhau để đo lường và nó cũng phù hợp để các nhà sản xuất nhanh chóng kiểm tra sản phẩm.
Nguồn cấp | AC (220 ± 22) V, (50 ± 2) Hz; |
Hiệu suất nhiệt độ | Nhiệt độ hoạt động: 15°C~30°C; Nhiệt độ bảo quản: -20°C ~ 70°C; |
Hiệu suất độ ẩm | Độ ẩm hoạt động: ( 20 % ~ 50% ) R·H, Không ngưng tụ; Độ ẩm bảo quản: ( 15 % ~ 80% ) R·H, Không ngưng tụ; |
phương thức giao tiếp | RS 232 |
Kích thước đơn vị | 1500 mm (W) ×800 mm (D) ×1210 mm (H) @ 3 Thân bàn 1500 mm (W) ×800 mm (D) ×1250 mm (H) @ 6 Thân bàn |
5.1 Đầu ra dòng điện một chiều DCI
• Dải đầu ra: 0,5A～600 A , Hệ số gợn sóng: < 0,1 %
• Hiển thị 7 chữ số , Độ mịn điều chỉnh: 0,001%*RG
• Chức năng bảo vệ: Bảo vệ mạch hở, Bảo vệ quá tải
5.2 Đo điện áp một chiều
• Dải đo: ± (100 μ V ~ 11 V), Chuyển đổi dải đo bằng tay/tự động, màn hình 7 chữ số
• Điện trở đầu vào: >1 GΩ, Bảo vệ đầu vào: 50 V pk , liên tục
