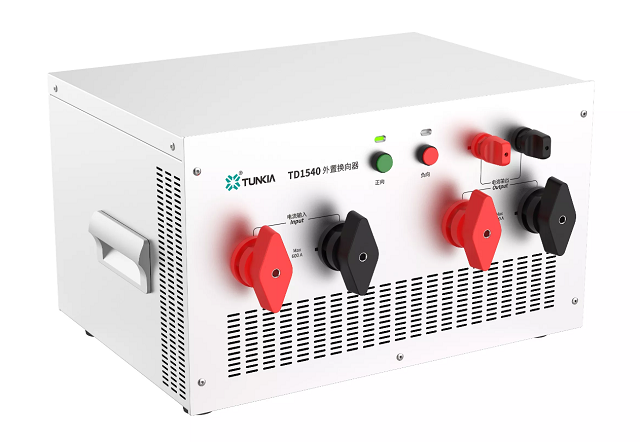

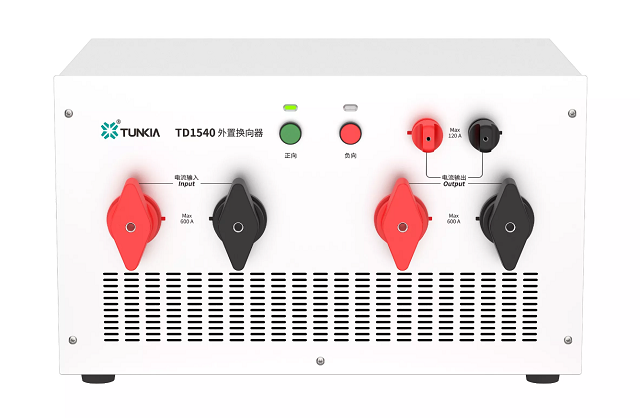

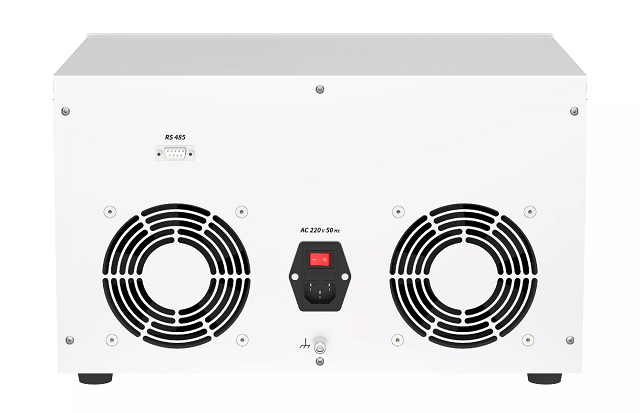

TD1540

• Độ chính xác: cấp 0,02 / 0,05

• Dòng điện tiêu chuẩn DC: 0,5 A～600 A

• Đo điện áp DC chính xác: 100 μV~11 V

• Dải đo điện trở: 200 nΩ ~ 6 Ω

• Phương pháp điều chỉnh số lượng đầu ra đa dạng

• Đo giá trị điện trở và sai số cơ bản của shunt, vẽ đường cong R(I) và R(t)

• Phần mềm kiểm tra chuyên nghiệp (tùy chọn)

T D1540 là một bộ thiết bị được sử dụng đặc biệt để hiệu chỉnh shunt DC, bao gồm nguồn dòng điện lớn tiêu chuẩn DC và vôn kế DC chính xác. Nó có thể được áp dụng để xác minh shunt DC được sử dụng cho các phép đo khác nhau của các bộ phận đo lường và điện lực ở tất cả các cấp, cũng như để kiểm tra chất lượng sản phẩm của nhà sản xuất.turers.

Nguồn cấp	AC (220±22)V,(50±2) Hz;
Thời gian làm nóng	2h;
tiêu thụ điện năng tối đa	4,8 kVA
Tốc độ lấy mẫu	0,5 giây
Hiệu suất nhiệt độ	Nhiệt độ hoạt động: 15°C~30°C; Nhiệt độ bảo quản: -20°C ~ 70°C;
Hiệu suất độ ẩm	Độ ẩm hoạt động: ( 20 % ~ 50% ) R·H, Không ngưng tụ; Độ ẩm bảo quản: ( 15 % ~ 80% ) R·H, Không ngưng tụ;
Độ cao	< 3000m
Cân nặng	Khoảng 49,5 kg
Phương thức giao tiếp	RS 232
Kích thước đơn vị	623 mm (W)×548 mm (D) × 260 mm (H) (Không bao gồm tay cầm và chân đỡ)

5.1 Đầu ra dòng điện một chiều DCI

Phạm vi	Độ ổn định ngắn hạn (%/phút)		Sự chính xác ( ±ppm giá trị đọc + ppm phạm vi) [1]		Tải tối đa (V)
Phạm vi	Lớp 0,05	Lớp 0,02	Lớp 0,05	Lớp 0,02	Tải tối đa (V)
5 A	0,005	0,003	120 + 80	60 + 40	3,5
10 A	0,005	0,003	120 + 80	60 + 40	3,5
20 A	0,005	0,003	120 + 80	60 + 40	3,5
50 A	0,005	0,003	120 + 80	60 + 40	3,5
100 A	0,005	0,003	120 + 80	60 + 40	3,5
200 A	0,005	0,003	120 + 80	60 + 40	3,5
500 A	0,005	0,003	120 + 80	60 + 40	3,5
Lưu ý [1] : (ppm = phần triệu) (ví dụ: 10ppm = 0,001%).

• Phạm vi đầu ra : 0,5A～600 A, Hệ số gợn sóng: < 0,5 %

• Hiển thị 7 chữ số, Độ mịn điều chỉnh: 0,001%*RG

• Chức năng bảo vệ: Bảo vệ mạch hở, Bảo vệ quá tải

5.2 Đo điện áp tín hiệu nhỏ DC DCV

Phạm vi	Sự chính xác (± ppm của giá trị đọc + ppm của phạm vi)		Hệ số nhiệt độ @ (15~30) °C (ppm*RG/°C)
Phạm vi	Lớp 0,05	Lớp 0,02		Lớp 0,05	Lớp 0,02
1 mV	150 + 1	80 + 0,5		<30	<15
10 mV	150 + 3	80 + 1,5		<10	<5
100 mV	150 + 10	80 + 5		<10	<5
1 V	150 + 20	80 + 10		<5	<2
10 V	150 + 100	80 + 50		<5	<2
