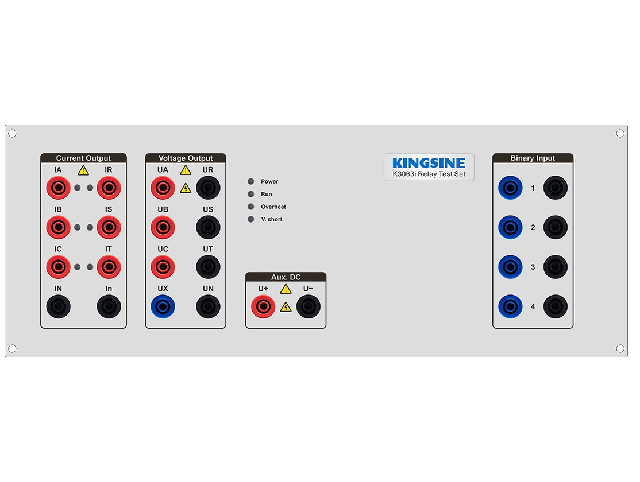

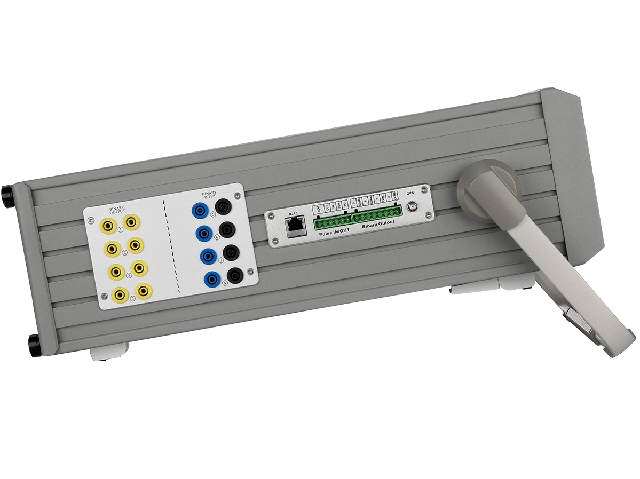

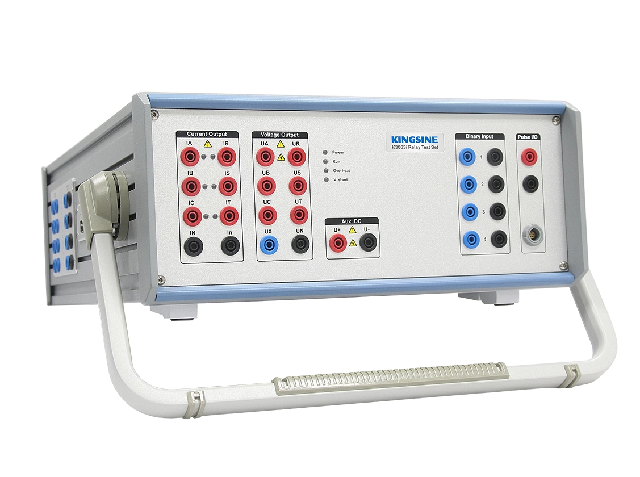

K3063i Protection Relay Test Set

+ Bộ kiểm tra rơ le 6 pha và công cụ vận hành công suất lớn và có độ chính xác cao;

+ Công suất và độ chính xác trong một PACKAGE duy nhất, đầu ra tương tự 6x35A, 4x310V;

+ Thư viện mẫu kiểm tra không ngừng được cập nhật mới.

Chức năng cơ bản

  • + Ứng dụng trong kiểm tra relay thông dụng.
  • + 10 kênh đầu ra (6x35A và 4x310V), mỗi kênh đầu ra đều độc lập và điều khiển đồng thời các giá trị biên độ, góc pha và tần số, có khả năng đưa vào sóng sin DC, AC và sóng hài lên tới 60x.
  • + Bộ mô phỏng biến động pin, DC 0-350V, tối đa 140Watt.
  • + Khả năng phát lại tức thời lên đến 3KHz.
  • + Đầy đủ chức năng của mô-đun kiểm tra phần mềm KRT.
  • + Có các mô-đun và mẫu đồ họa để thử nghiệm nhiều loại relay khác nhau.
  • + Cơ sở kiểm tra rơle nhanh ở chế độ Thủ công.
  • + Kiểm tra Shot/Search/Check, Point và Click.
  • + Cơ sở xuất nhập  RIO/XRIO.
  • + Công tắc chế độ kiểm tra lỗi (SOTF).
  • + Model hệ thống điện để thử nghiệm linh động.
  • + Hiển thị Vector trực tuyến.
  • + Giả định kết quả kiểm tra tự động.
  • + Tạo báo cáo thử nghiệm tự động.
  • + Kiểm tra đồng bộ GPS tích hợp từ đầu đến cuối.
  • + Phát hiện chống cắt, báo động kết nối dây sai và tự bảo vệ, bảo vệ quá tải và quá nhiệt.
  • + Bảo hành 3 năm sửa chữa miễn phí và bảo trì trọn đời.
  • + Khối lượng nhẹ, <19,5Kg.
  • + Nâng cấp phần mềm miễn phí.

Tính năng nâng cao

  • + Hiệu chuẩn công tơ điện năng (Đồng hồ cơ và điện tử).

Điện áp đầu ra

Phạm vi công suất đầu ra

4×310 V AC (LN)

Tối đa 124 VA từng pha

3×350 V  DC (LN)

Tối đa 140 W từng pha

Độ chính xác

<0,02%Rd+0,005Rg Typ
<0,05%Rd+0,01Rg Guar.

±10mV ở <5V DC
±0,5% ở ≥5V DC

Phạm vi điện áp

Phạm vi I: 30V

Phạm vi II: 310V

Phạm vi tự động

Giá trị bù DC

<10mV Tiêu chuẩn/ <60mV Guar

Độ phân giải

1mV

Hệ số méo

<0,015%Typ. / <0,05% Guar.

Dòng điện đầu ra

Phạm vi đầu ra & Công suất

6×35A AC (LN)

Tối đa 450 VA mỗi pha

3×70A AC (2L-B)

Tối đa 850 VA mỗi pha

1×100A AC (6L-B)

Tối đa 1200 VA

3×20A DC (LN)

Tối đa 300W mỗi pha

Độ chính xác

<0,03%Rd+0,02Rg Typ.
<0,1%Rd+0,05Rg Guar.

±5mA ở <1A dc
±0,5% ở ≥1A dc

Phạm vi dòng điện

Phạm vi I: 3A

Phạm vi II: 35A

Phạm vi tự động

Bù trừ DC

<3mA Tiêu chuẩn/ <10mA Tiêu chuẩn

Độ phân giải

1mA

Hệ số méo

<0,025%Typ. / <0,07% Guar.

Tần số & Góc pha

Dải tần số

DC~1KHz, 3KHz tức thời

Độ chính xác tần số

±0,5ppm

Độ phân giải tần số

0,001Hz

Phạm vi pha

-360°~360°

Độ chính xác pha

<0,02° Typ / <0,1° Guar. 50/60Hz

Độ phân giải pha

0,001°

Nguồn phụ điện áp DC (Mô phỏng pin)

Phạm vi

0~350V @ 140W tối đa

Sự chính xác

0,5% Rg Guar.

Đầu vào Binary

Số lượng

8 cặp

Kiểu

wet/dry, đầu vào tối đa lên đến 300Vdc

Độ phân giải thời gian

10us

Tỷ lệ lấy mẫu

10KHz

Thời gian phản hồi

0~25ms (Điều khiển bằng phần mềm)

Khoảng thời gian

Vô hạn

Lỗi thời gian

±1ms ở ≤1s, ±0,1% ở >1s

Cách ly điện hóa

Tách riêng từng cặp

Đầu ra Binary (Loại rơle)

Số lượng

4 cặp

Kiểu

Tiếp điểm role được điều khiển bằng phần mềm

Công suất ngắt AC

Điện áp tối đa: 400Vac / Điện áp tối đa: 8A / Điện áp tối đa: 2500VA

Khả năng ngắt DC

Điện áp tối đa: 300Vdc / Điện áp tối đa: 5A / Điện áp tối đa: 150W

Đầu ra nhị Binary (Loại bán dẫn)

Số lượng

4 cặp

Kiểu:

Open-collector, kết hợp type male

Khả năng ngắt DC

5~15Vdc / 5mA, tối đa 10mA

Thời gian phản hồi:

100us

Đồng bộ hóa

Chế độ đồng bộ hóa　

GPS, đầu nối ăng-ten loại SMA

Nguồn điện & Môi trường

Điện áp đầu vào danh nghĩa

110V/220/230V ac, Chỉ định

Điện áp đầu vào cho phép

85~264Vac, 125~350VDC, auto-protective

Tần số danh nghĩa

50/60Hz

Tần số cho phép

45Hz~65Hz

Tiêu thụ điện năng

Tối đa 1500 VA

Loại kết nối

Ổ cắm AC tiêu chuẩn 60320

Nhiệt độ hoạt động

-10℃~55℃

Nhiệt độ lưu trữ

-20℃~70℃

Độ ẩm

<95%RH, non-condensing

Khác

Kết nối PC

RJ45 Ethernet, 10/100M

Đầu nối đất

ổ cắm chuối 4mm

Cân nặng

19,5Kg

Kích thước (WxDxH)

360×450×140(mm)
