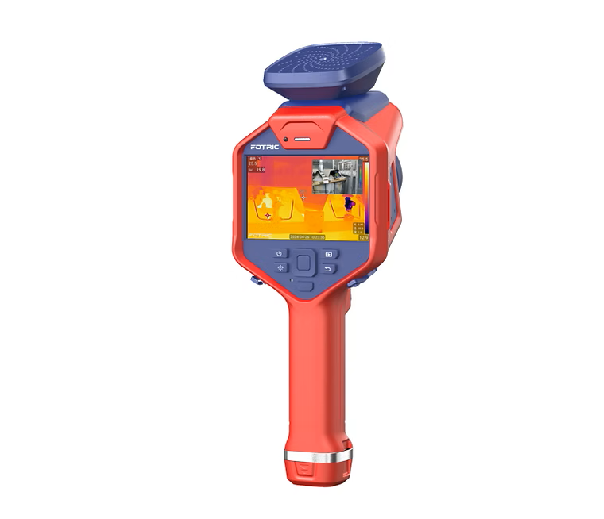

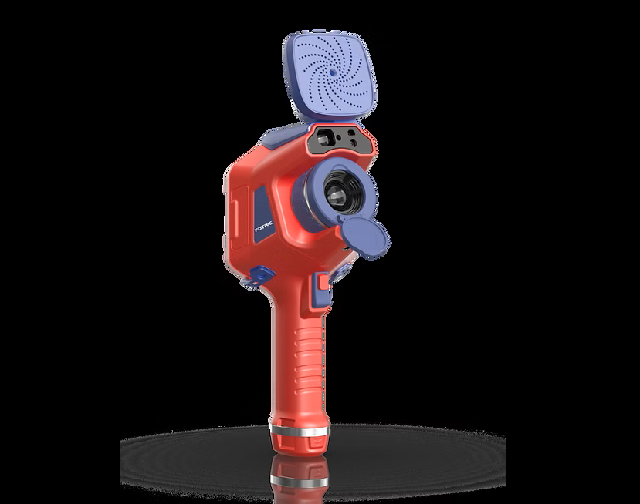

FOTRIC V7MIX

Model

V7MiX

Đặc điểm kỹ thuật Acoutherm

Tính năng độc đáo

Chế độ Mix

Hiển thị hình ảnh nhiệt và tín hiệu âm thanh trên cùng một giao diện

NaviPdM®

Hỗ trợ, trợ lý kiểm tra AI (Option)

IRExplorer ™

Hỗ trợ, điều khiển từ xa đa nền tảng và truyền dữ liệu

T-DEF^®

Hỗ trợ, pha trộn hình ảnh nhiệt và ánh sáng nhìn thấy, độ trong suốt 0% ~ 100%

T-TWB^®

Phóng đại sự khác biệt nhỏ về nhiệt độ, ngay cả khi dải nhiệt độ rất rộng

IREdge

Hỗ trợ, tăng cường chi tiết đường viền

MagicThermal®

Tự động nhận dạng dựa trên AI và đánh dấu đường viền đối tượng.

Thông số ảnh nhiệt

Infrared Resolution

640*480

Super Resolution

1280*960

Detector Type

Uncooled infrared focal plane detector

Độ nhạy nhiệt(NETD)

<30mK@30° C(86 ℉ )

Khí có thể phát hiện

(Được trang bị thấu kính HR) lưu huỳnh hexafluoride, amoniac, ethylene, vinyl clorua, methyl vinyl ketone, acrylonitrile

Khoảng cách điểm ảnh

17μm

Phạm vi quang phổ

7~14μm

Tốc độ khung ảnh

30Hz

Trường nhìn (FOV)

25° *19°

Độ phân giải không gian(IFOV)

0.68 mrad

Khoảng cách lấy nét tối thiểu

0.25m

Tiêu cự

25mm

Chế độ lấy nét

TurboFocus® system (thermal contrast AF, laser-assisted AF, continuous AF, touch AF); Manual

Thông số hình ảnh âm thanh

Kênh micrô

162 MEMS digital microphone

FOV hình ảnh âm thanh

66° *52°

Độ nhạy áp suất âm thanh

0,01L / min@0.1MPa, 1.5m, φ30μm Rò rỉ 0,025L / min@0.3MPa, 6.5m, φ30μm rò rỉ 0,045L / min@0.3MPa, 7.5m, φ40μm rò rỉ

Tốc độ lấy mẫu ảnh âm thanh

200kHz

Tốc độ làm mới ảnh âm thanh

25Hz

Khoảng cách làm việc

0.3~100m

Đặc điểm kỹ thuật nhiệt

Phân tích nhiệt độ

Phạm vi nhiệt độ

-20~120℃ (-4~248 ℉ )，0~650℃ (32~1202 ℉ )，Intelligent range

Mở rộng nhiệt độ

Hỗ trợ mở rộng: Cao nhất đến 1550 ° C (2822 ° F).

Độ chính xác đo lường

± 2℃ (3.6 ℉ ) hoặc ± 2 %, tùy theo giá trị nào lớn hơn.

Điểm đo lường

12

Đường đo lường

6

Khu vực đo lường

12

Thông số đo lường

Hệ số phát xạ, nhiệt độ, Nhiệt độ môi trường, Độ ẩm, Khoảng cách và bù cửa sổ hồng ngoại.

PC Software

AnalyzIR®

Màn hình hình ảnh nhiệt

Image Mode

Thermal\Digital\PIP\T-DEF® blend\High sensitivity

Bảng màu

16 pallet tiêu chuẩn

Bảng màu đảo ngược

16

Báo động màu

Nhiệt độ cao, nhiệt độ thấp và khoảng thời gian.

Digital Zoom

1~12x, liên tục

Đặc điểm kỹ thuật âm thanh

Phân tích đo âm thanh

Dải tần số

2~100kHz

Lựa chọn dải tần số

Hỗ trợ dải tần số đặt trước cho các tình huống khác nhau để lựa chọn sau này; Hỗ trợ điều chỉnh thủ công cho dải tần số.

Điểm đo lường

2

Khu vực đo lường

2

Chế độ phát hiện

Chế độ LQ: Hiển thị mức độ rò rỉ;
Chế độ PD: Hiển thị sơ đồ PRPD, thích ứng với các tần số AC khác nhau (50 / 60Hz).

Lấy nét hình ảnh âm thanh

Che khu vực xung quanh và chỉ lấy nét vào một phần đã chọn của hình ảnh acoustic.

Phân tích trên thiết bị

Thiết bị có thể phân tích trực tiếp hình ảnh âm thanh và video âm thanh ba chiều.

Phần mềm phân tích

Phần mềm phân tích hình ảnh nhiệt và âm thanh chuyên nghiệp của AnalyzIR.

Đánh giá rò rỉ

Tự động xác định các điểm rò rỉ, tự động đánh giá rò rỉ và chi phí năng lượng hàng năm.

Chẩn đoán phóng điện cục bộ

Tự động chẩn đoán các loại phóng điện như phóng điệnsurface, floating and tip (corona) discharges.

Màn hình hiển thị

Màn hình cảm ứng LCD 5 ", 1280 * 720 pixel, với màn hình chống cháy nổ Gorilla.

Màn hình hình ảnh âm thanh

Chế độ hình ảnh

Single, Multi, Hologram

Bảng

Hỗ trợ 3 palettes: Red-Blue, Iron, Grey.

Hỗ trợ điều chỉnh độ trong suốt.

Nền thang độ xám

Hiển thị dưới dạng hình ảnh kỹ thuật số ở thang màu xám đen trắng

T-FFTD®

Ghi lại tín hiệu âm thanh tức thời và làm cho nó tồn tại lâu hơn trong hình ảnh âm thanh và video thời gian thực.

Digital Zoom

1~8x, liên tục

General Specification

Tính năng chụp

Máy ảnh kỹ thuật số

Nhiệt: 13 megapixel, máy ảnh kỹ thuật số cấp công nghiệp;

Âm thanh: 13 megapixel, máy ảnh kỹ thuật số cấp công nghiệp.

Thẻ lưu trữ

Thẻ SD, có thể thay thế nóng, hỗ trợ lên đến 1TB

Chú thích

Chú thích giọng nói, Chú thích văn bản, tags, Yêu thích

Kết nối dữ liệu

WiFi

Hỗ trợ kênh 2.4GHz & 5GH, Hỗ trợ 802.11a / b / g / n / ac

Bluetooth

Hỗ trợ

USB

Loại USB Type-C, tương thích USB 3.0 / 2.0, Hỗ trợ USB OTG.

HDMI

Loại Micro HDMI, tương thích HDMI 1.4, Hỗ trợ phát trực tuyến video hình ảnh 1080P ở 60Hz.

FTP Data Transfer

Kết nối với thiết bị qua mạng WiFi hoặc điểm phát sóng WiFi của riêng thiết bị, sau đó truy cập dữ liệu trong thiết bị qua FTP.

PC Radiometric Video Analysis

Phân tích video bức xạ thời gian thực thông qua AnalayzIR

Truy cập từ xa

Kết nối với AnalyzIR qua cổng USB Type-C để view các luồng video bức xạ đầy đủ và qua cổng HDMI HD để kết nối với màn hình hoặc máy chiếu.

Điều khiển từ xa

Truy cập di động

Via IRExplorer

Truy cập trang web

Via IRExplorer

Năng lượng

Pin

Pin lithium có thể sạc lại 7.4V, 3500mAh, có thể thay thế tại hiện trường.

Thời gian hoạt động của pin

Hoạt động liên tục liên tục ≥ 2,5h (tùy thuộc vào môi trường và khối lượng công việc)

Thông số vật lý

Kích thước (mm)

354mm*141mm*123mm

Trọng lượng (bao gồm pin)

1.3kg（without lens）

Warranty

Bảo đảm

2 years.

Language

Ngôn ngữ

English, Spanish, German, Traditional Chinese, Korean, Italian, Portuguese

Cấu hình

Phụ kiện

FOTRIC acoutherm camera，Lens, Lens cap, Charging dock, USB to USB-C cable, Micro HDMI to HDMI cable, Documents( certificate of quality, certificate of calibration, warranty card, packing list), Quick start manual,SD card, SD card reader, Power adaptor, 3 pieces of rechargeable lithium battery, Softbag, Hard carrying case.
