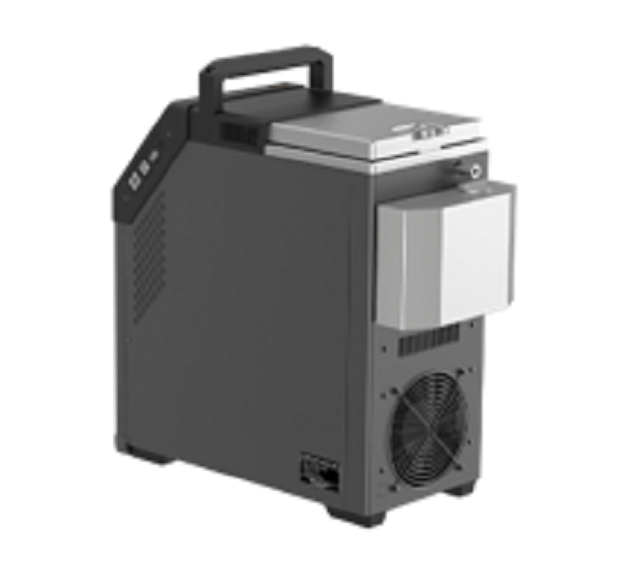

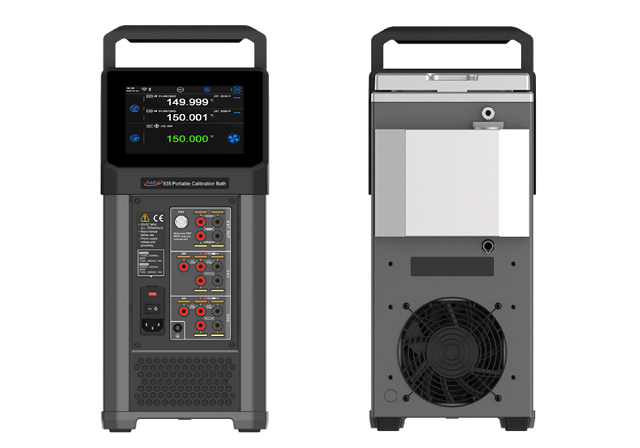

Bể hiệu chuẩn nhiệt độ Additel 835

Đặc điểm kỹ thuật nhiệt độ[1]

Models

ADT835PC-150 / ADT835-150

ADT835PC-250 / ADT835-250

Phạm vi^[2]

-30°C~150°C

33°C~250°C

INT REF Chính xác ^[3]

± 0.1°C

± 0.1°C

EXT REF Chính xác ^[4]

± 0.05°C

± 0.05°C

Sự ổn định^[5]

± 0.01°C

± 0.015°C

Độ đồng đều^[6]

± 0.02°C

± 0.03°C (≤200°C)

± 0.04°C ( ＞ 200°C)

Độ lặp lại^[7]

0.04°C (internal reference)

0.01°C (external reference)

0.04°C (internal reference)

0.01°C (external reference)

Heating time^[8]

18 min (-30~23°C)

30 min (23~150°C)

20 min (23~100°C)

35 min (100~250°C)

Cooling time^[8]

45 min (150°C~23°C)

45 min (23°C~-25°C)

55 min (23°C~-30°C)

30 min (250°C~100°C)

45 min (100°C~33°C)

Thời gian điển hình để ổn định^[9]

10 min

10 min

Đặc điểm kỹ thuật điện (Process Calibrator [PC] Option）

Kênh RTD tham chiếu (EXT. REF)

Đo lường RTD

Phạm vi: (0 ~ 400)Ω
Độ chính xác: ±1,25mΩ @ (0 ~ 50) Ω, ±0,0025% RD@ (50 ~ 400)Ω
Độ phân giải: 0,1mΩ
Hệ số nhiệt độ: ±1ppmFS / °C@ (0 ~ 13) °C và (33 ~ 50) °C
Dòng điện kích thích: 0,75mA, đảo chiều dòng điện Công nghệ đo: 4 dây, chu kỳ đo 1S Loại: Pt25, Pt100 SPRT
Loại tiêu chuẩn: ITS-90, CVD, IEC-751
Phương pháp đấu dây: Lemo và đầu nối đẩy nhanh

DUT channels

(CH1, CH2)

Đo dòng điện

Phạm vi: (-30 ~ 30) mA
Độ chính xác: ± (0,01% RD + 2μA)

Độ phân giải: 0,1μA
Hệ số nhiệt độ: ±5ppm FS / °C@ (0 ~ 13) °C và (33 ~ 50) °C Trở kháng đầu vào: <10Ω

Đo điện áp

Phạm vi: (-30 ~ 30) V, (-12 ~ 12) V
Độ chính xác: ± (0,01% RD + 0,6mV)

Độ phân giải: 0,1mV
Hệ số nhiệt độ: ±5ppmFS / °C@ (0 ~ 13) °C và (33 ~ 50) °C Trở kháng đầu vào: >1MΩ

Switch measure

Công tắc cơ hoặc công tắc điện

Loop power

24 V ± 10% (có tải), 24 V ± 1% (không tải), Tối đa 60mA để cung cấp điện cho thiết bị phát nhiệt độ và nhiệt kế điện tử

HART

CH1 hỗ trợ đo và điều chỉnh HART

Đo lường RTD

Phạm vi: (0 ~ 400) Ω và (0 ~ 4000) Ω (tự động)
Độ chính xác: ±2 .0 mΩ @ (0 ~ 25) Ω, ±0.004% RD@ (25 ~ 400) Ω, ±0 .005% RD@ (400 ~ 4000)Ω
(Đo 4 dây)
Độ phân giải: 0,1mΩ
Hệ số nhiệt độ: ±2ppmFS / °C@ (0 ~ 13) °C và (33 ~ 50) °C
Dòng điện kích thích: 0,25mA, đảo chiều dòng điện

Công nghệ đo: 2/3/4 dây, chu kỳ đo 1S
Loại RTD: Pt10, Pt25, Pt50, Pt100, Pt200, Pt500, Pt1000, Cu10, Cu50, Cu100, Ni100, Ni120
Phương pháp đấu dây: Lemo và đầu nối đẩy nhanh

Biện pháp TC

Phạm vi tín hiệu: (-75 ~ 75) mV
Độ chính xác: ± (0,01% RD + 5μV)
Hệ số nhiệt độ: ±5ppmFS / °C @ (0 ~ 13) °C và (33 ~ 50) °C
Loại TC: S, R, B, K, N, E, J, T, C, D, G, L, U
Phạm vi tiếp giáp lạnh: 0 °C ~ 50 °C Độ chính xác của mối nối lạnh: ±0,2 °C

Temperature sensor measurement specification

Channel

Type

Measurement Accuracy

Reference RTD channel (EXT.REF)

PT25

Temp. (°C)

-30

0

50

100

150

200

250

Accuracy (°C)

±0.013

±0.013

±0.013

±0.013

±0.013

±0.014

±0.014

PT100

Temp. (°C)

-30

0

50

100

150

200

250

Accuracy (°C)

±0.006

±0.006

±0.008

±0.009

±0.011

±0.012

±0.013

DUT channels

(CH1, CH2)

PT100

Temp.(°C)

-30

0

50

100

150

200

250

Accuracy (°C)

±0.009

±0.010

±0.012

±0.015

±0.017

±0.019

±0.021

K-TC

Temp. (°C)

-30

0

50

100

150

200

250

Accuracy (°C)

±0.14

±0.13

±0.13

±0.13

±0.14

±0.15

±0.15

N-TC

Temp. (°C)

-30

0

50

100

150

200

250

Accuracy (°C)

±0.20

±0.19

±0.19

±0.18

±0.17

±0.17

±0.17

E-TC

Temp. (°C)

-30

0

50

100

150

200

250

Accuracy (°C)

±0.09

±0.09

±0.08

±0.08

±0.08

±0.09

±0.09

J-TC

Temp. (°C)

-30

0

50

100

150

200

250

Accuracy (°C)

±0.11

±0.10

±0.10

±0.10

±0.11

±0.11

±0.11

T-TC

Temp. (°C)

-30

0

50

100

150

200

250

Accuracy (°C)

±0.14

±0.13

±0.12

±0.12

±0.11

±0.11

±0.11
